ABB4600机器人标准管线包方案描述
一、方案组成

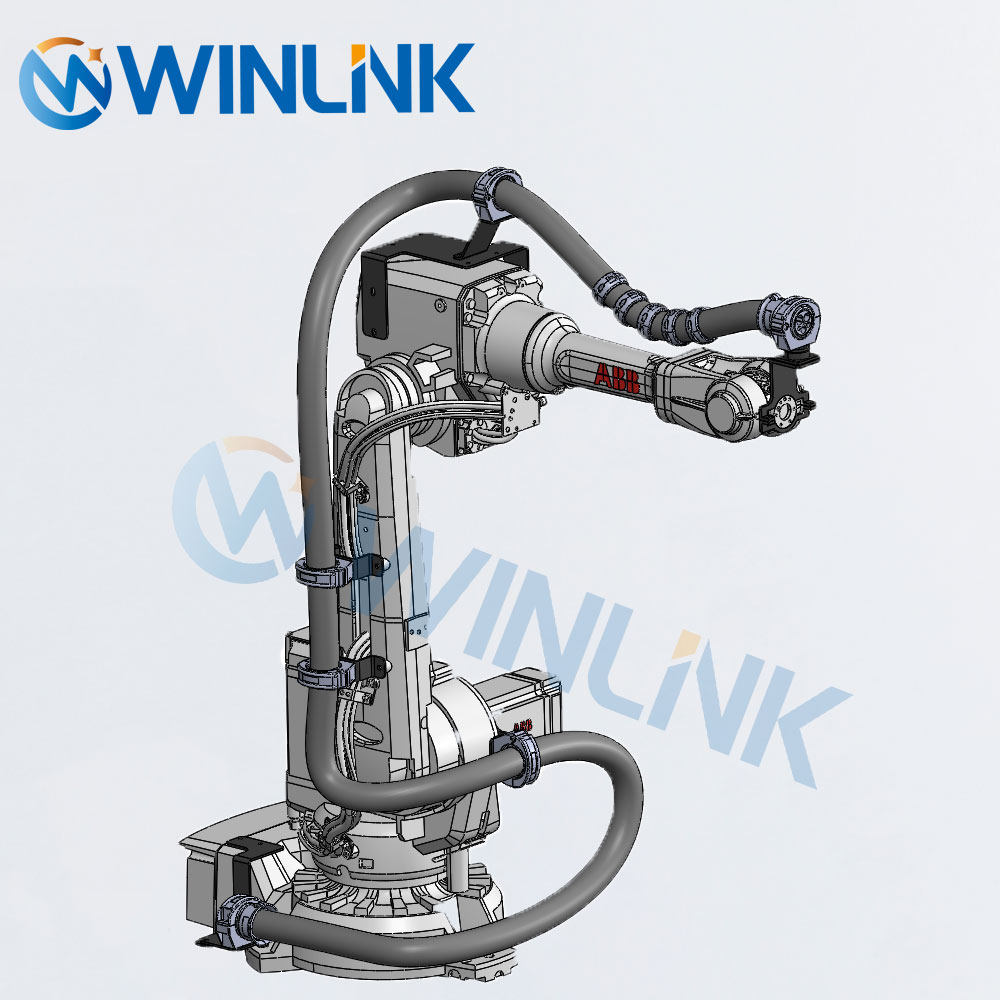

本方案为适配ABB4600六轴工业机器人的专用标准化管线包方案，依据设备运动结构特性完成定制化适配设计。方案在机器人一至六轴全域配备专用防护波纹管，全面包裹防护设备内部的线缆气管及油路管线。三轴位置采用钣金挑高结构设计，优化三轴区域管线布设高度与走向空间。整机一至六轴全程配套定制固定支架，对各段管线进行分段固定与规整定位。机器人六轴前端搭载网球拍导向系统，对末端运动管线进行限位与导向约束。整套配置搭配科学、结构完整，形成适配ABB4600机器人整机运动工况的标准化管线防护体系。

二、方案优势

第一，全域全面防护，适配整机运动。机器人一至六轴全覆盖防护波纹管，可有效抵御生产环境中的粉尘碎屑机械摩擦及轻微碰撞，减少管线长期往复运动产生的磨损老化，维持管线运行稳定性，延长管线及配套配件的整体使用寿命。

第二，三轴布局合理，规避运动干涉。采用三轴钣金挑高结构设计，有效抬高管线布设位置，拓宽三轴运动活动空间，适配ABB4600机器人大行程多角度的运动特性，从源头减少管线挤压弯折拉扯等问题，降低设备运行中的管线干涉概率，保障机器人运动流畅度。

第三，管线规整牢固，运行稳定性高。一至六轴全段固定支架可实现管线分段定位固定，有效改善机器人高速往复运动过程中管线松动下垂堆叠缠绕等问题，保持管线布局整齐有序，提升整机自动化作业的运行稳定性与一致性。

第四，末端科学导向，降低故障损耗。六轴前端网球拍系统可对末端管线进行精准限位和均匀导向，分散机器人末端旋转摆动产生的运动应力，缓解管线长期扭转带来的疲劳损耗，减少管线破损脱落等故障问题，降低设备停机维护频次。

第五，标准模块化设计，运维便捷。整套方案采用机型专属标准化结构设计，整体结构成熟规整，安装调试操作简单，后期管线检修配件更换拆卸便捷，能够有效降低设备日常运维的时间与人力成本，适配长期规模化生产使用。

三、方案应用

本标准化管线包方案精准适配ABB4600六轴工业机器人，适配各类中大型工业自动化作业场景。可广泛应用于重工物料搬运机床上下料整车零部件装配打磨去毛刺焊接加工等高强度机器人作业工位，适配各类标准化自动化产线及单机自动化设备配套使用。能够满足工业场景下高频次长时间连续作业的工况需求，可为机器人持续稳定运行提供可靠的管线防护支撑，广泛适用于汽车制造工程机械五金加工通用智能制造等多个行业的自动化生产场景。
